2009> Сенсорный выключатель света или куда применить старый жесткий диск

Сенсорный выключатель света или куда применить старый жесткий диск

Под новые двери-купе спроектирован и изготовлен плоский сенсорный выключатель, который монтируется вместо обычного в стандартную электромонтажную коробку. Выключатель плавно включает и выключает свет в подсобном помещении, за год работы ни одна лампочка не перегорела. В качестве сенсора я использовал металлический диск (блин) от старого жесткого диска. Будьте осторожны при разборке винчестеров, мне попались диски из стекла с напылением, они работают с качестве сенсоров, но при случайном ударе мгновенно разлетаются на мелкие осколки!

Сенсорный выключатель света c диском от винчестера

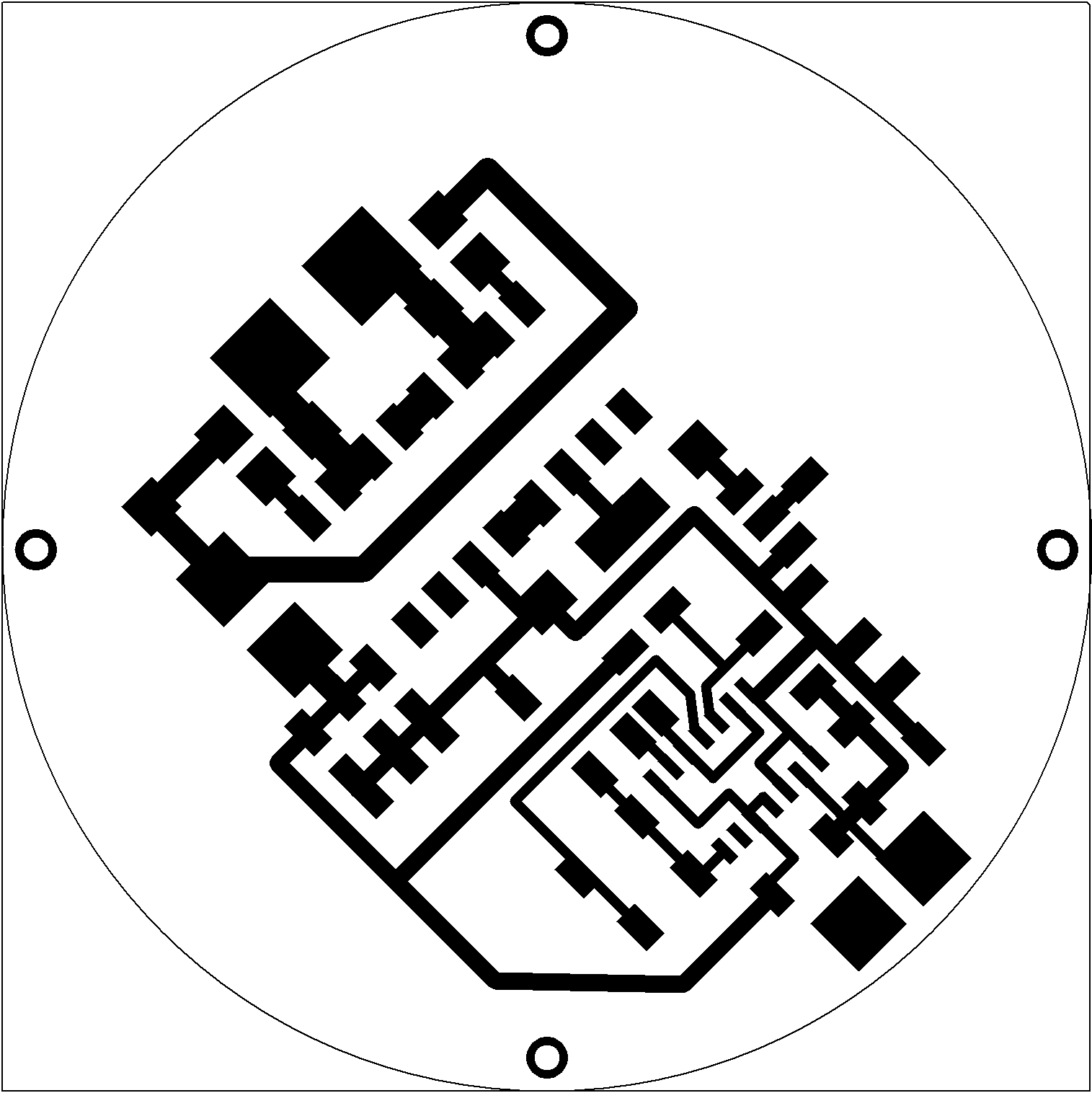

Плата сенсорного выключателя на К1182ПМ1Р Для увеличения нажмите на картинку

Плата размерами 64Х64мм разработана под HEF4013 в корпусе SOP (можно заменить К564ТМ2 или К561ТМ2(в корпусе DIP), микросхема К1182ПМ1Р в корпусе DIP с отогнутыми в сторону ножками припаяна со стороны проводников. Остальные детали можно использовать как для поверхностного монтажа так и обычные (я запаял стандартные из старых запасов).

Что еще делают из дисков? Цикада из жёсткого диска.

В 2016 году немного переделал конструкцию. Нарисовал и напечатал на 3D принтере новое пластиковое крепление. Раму напечатал из белого PLA, а для декоративной гайки отлично подошел WOOD от компании PrintProduct.

3Д печать

Самодельный сенсорный выключатель
